Mobil téglarakás gép

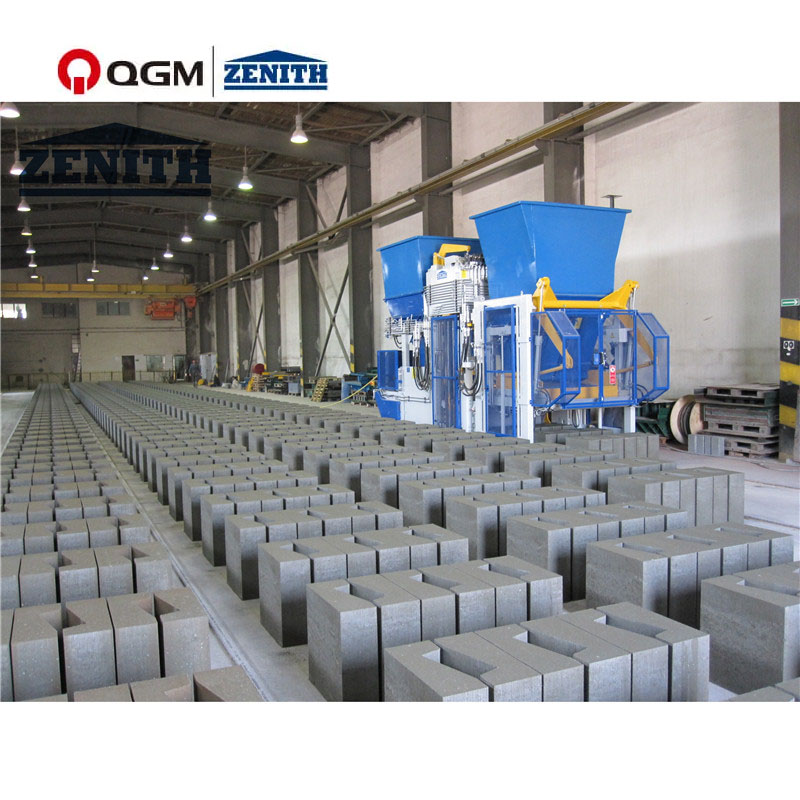

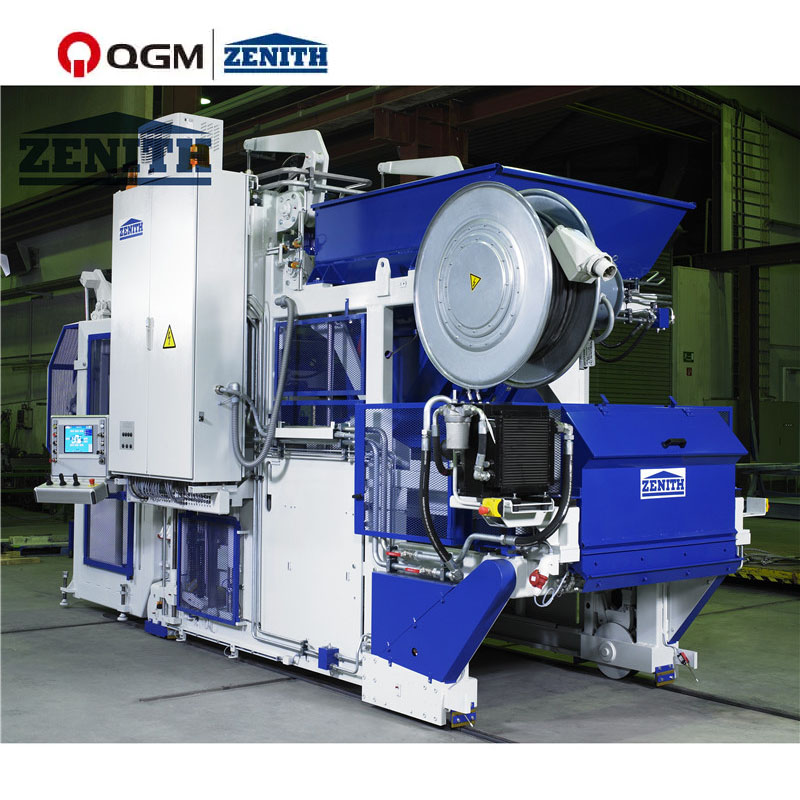

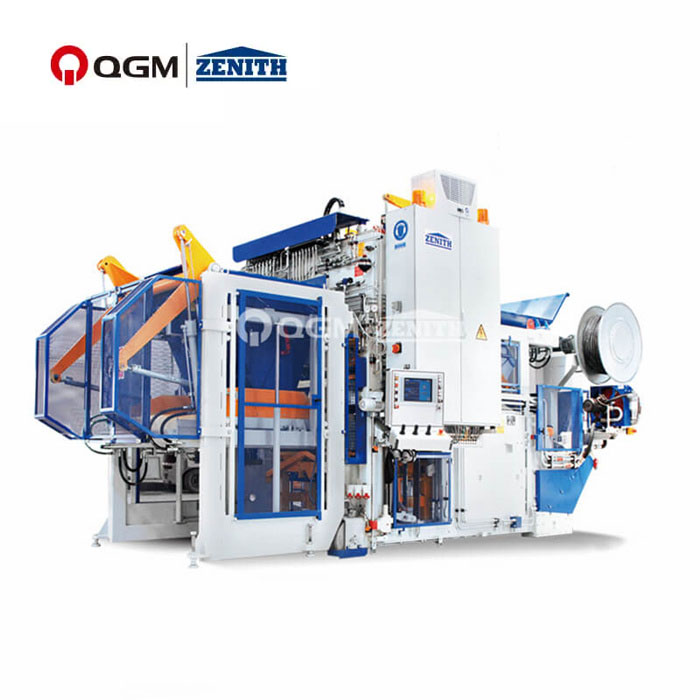

A Mobile Laying Brick Machine egy téglagyártó gép. Könnyen kezelhető és alkalmas kis téglagyárak számára. A munkavégzés helyének változásával együtt mozog. Ehhez a berendezéshez nincs szükség raklapra. A préselt téglák a téglagép mozgása közben kerülnek a helyszínre, így sok raklapköltséget takarítanak meg, de a telephelynek elég nagynak kell lennie. A Mobile Laying Brick Machine egy fejlett PLC intelligens vezérlőrendszert alkalmaz, amely képes megvalósítani az ember-gép párbeszédet, teljesen automatikus működést, véletlenszerű jelelemzést, automatikus hibadiagnosztikát és különféle paraméterbeállításokat. Ennek a gépnek az előnyei az egyszerű és kompakt szerkezet, a könnyű kezelhetőség, a könnyű karbantartás, az alacsony energiafogyasztás és a nagy teljesítmény.

Termék videó

Fő technológiai jellemzők

(1) A magától értetődő, menüvezérelt érintőpanel nagyon egyszerűvé teszi a gép kezelését. A különböző formatípusokhoz és gyártási programokhoz tartozó gyártási paraméterek bevitele és mentése a jól áttekinthető menümaszkok segítségével történik. A belső jelfeldolgozáshoz gyors Siemens SPS-t használnak.

(2) Nagy hatékonyságú hidraulikus rendszer. A hidraulikus teljesítmény kétkörös nagynyomású; Hidraulikus rendszer két Milti-Star dugattyús szivattyúval. Proporcionális hidraulikus technológiát használ a sebesség és a munkavégzés beállításához a különböző gyártott termékeknek megfelelően. A hidraulikus mozgások egyszerre és egymástól függetlenül hajthatók különböző sebességgel és nyomással, és minden adat beállítható az érintőképernyőn. Minden információ, mint az idő, számítás, opció, hidraulikus sebesség és nyomás beállítható az érintőképernyőn.

(3) Nagy hatékonyságú vibrációs rendszer. A vibrációs asztalt négy különböző termelési szintre tervezték; A vibrációs asztal felső része két részből áll az egyenletes erőátvitel és az optimális tömörítés érdekében; Cserélhető kopólemez a vibrációs asztal felső részének védelmére; A vibrációs táblázat két vibrátor befogadására alkalmas 80 kN maximális centrifugális erő eléréséhez; 50cm magas blokkok gyártásához a formakeret vibrátorral van felszerelve.(2, 4, 6. 8 vibrátorral szerelhető fel a tömbmagasság szerint), Vibrációs motorok Szervo motorokat használnak.

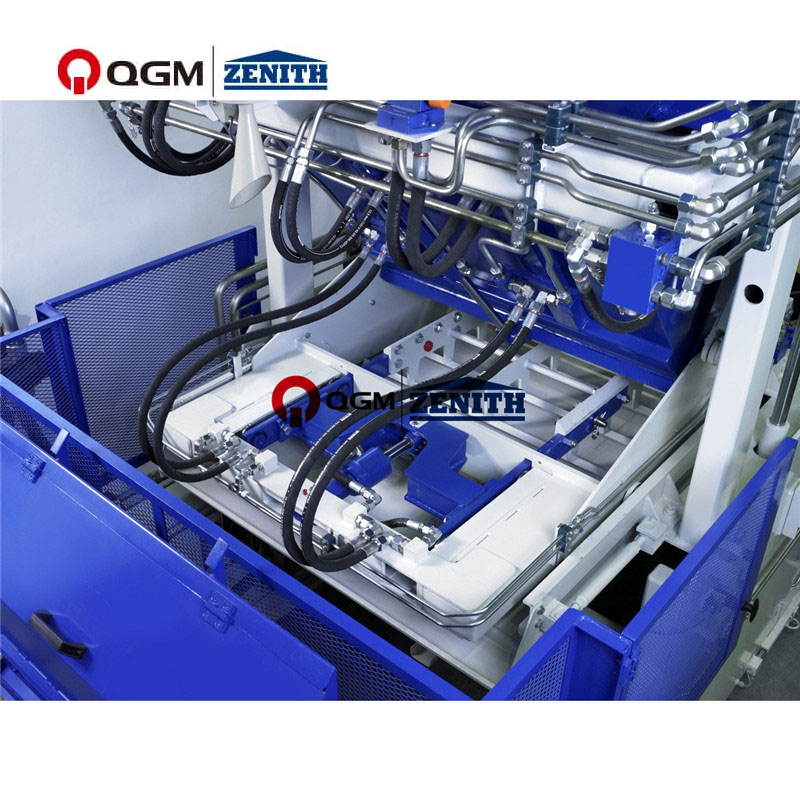

(4) Aggregátum adagoló rendszer. Hidraulikus meghajtású adagoló; beállíthatja az adagolódoboz futásait cserélhető, nagy pontosságú nyomatékos sínen a különböző formák szerint, az adagoló vezetőkerék átmérője Ø 80 mm; Hidraulikus meghajtású forgókaparó (háromrészes) a forma felületének megfelelő tisztításához; A hidraulikus hajtású elosztórács a beton egyenletes eloszlását biztosítja a formában; Állítható magasságú tisztítókefe, az adagolófiók elülső falához rögzítve a szabotázsfej saruk tisztításához...

Műszaki adatok

Termelési kapacitás

Blokk típusa	Méret (mm)	Képek	Mennyiség/ciklus	Ciklusidő	Termelési kapacitás (8 óránként)
Üreges blokk	400*200*200		12	40-es évek	8.640 db
Négyszögletű burkoló	200*100*60		54	38s	817 m2
Négyszögletű burkoló (facemix nélkül)	200*100*60		54	36s	864 m2
UNI burkológépek	225*112,5*60-80		40	38s	757 m2
Curstone	150*1000*300		4	46s	2.504 db
