Egyetlen raklapblokk készítő gép

Model:Zenith 1500

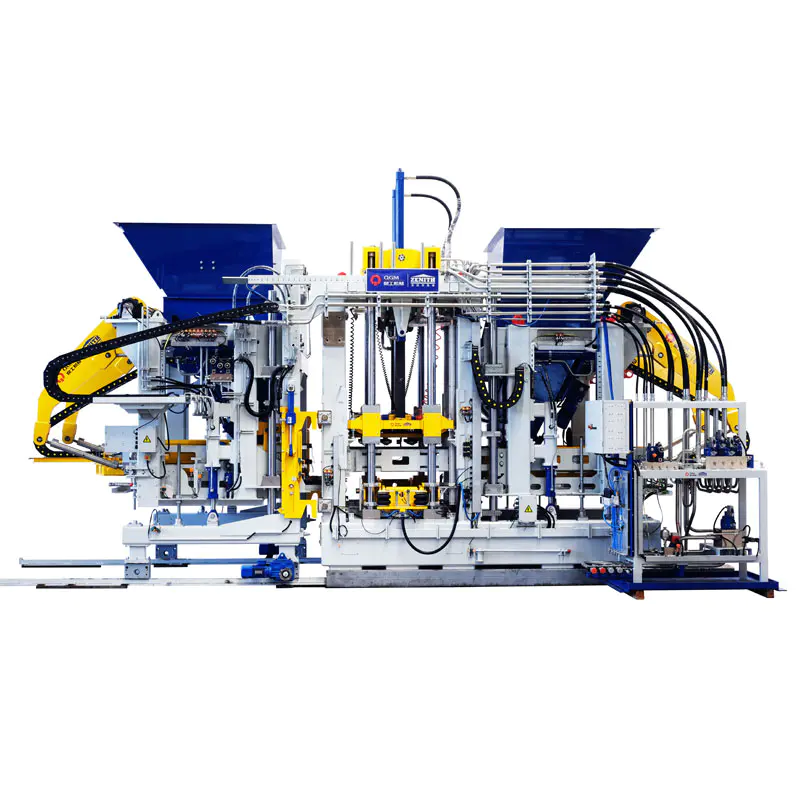

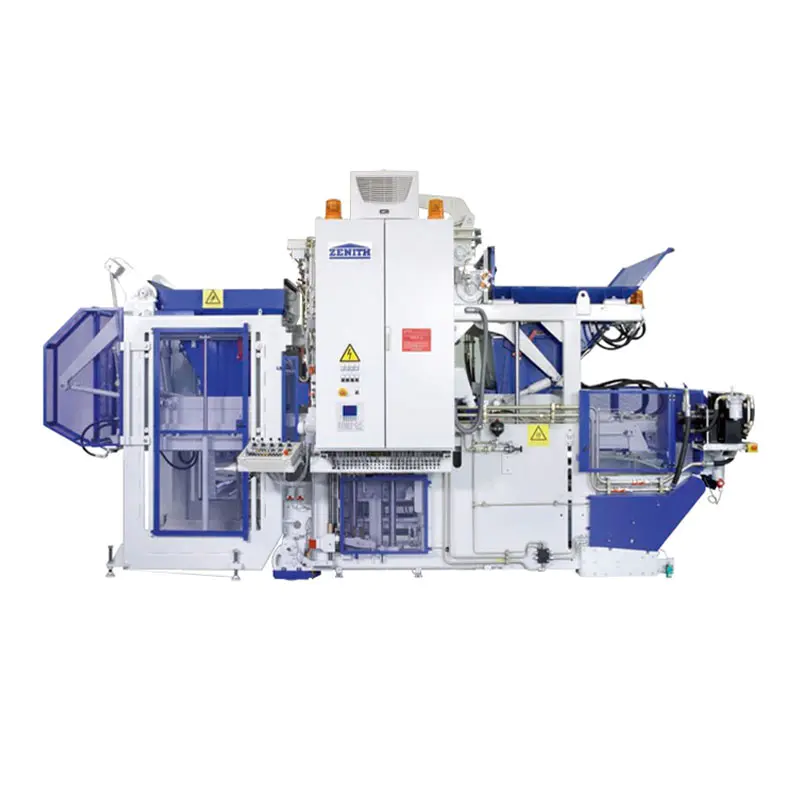

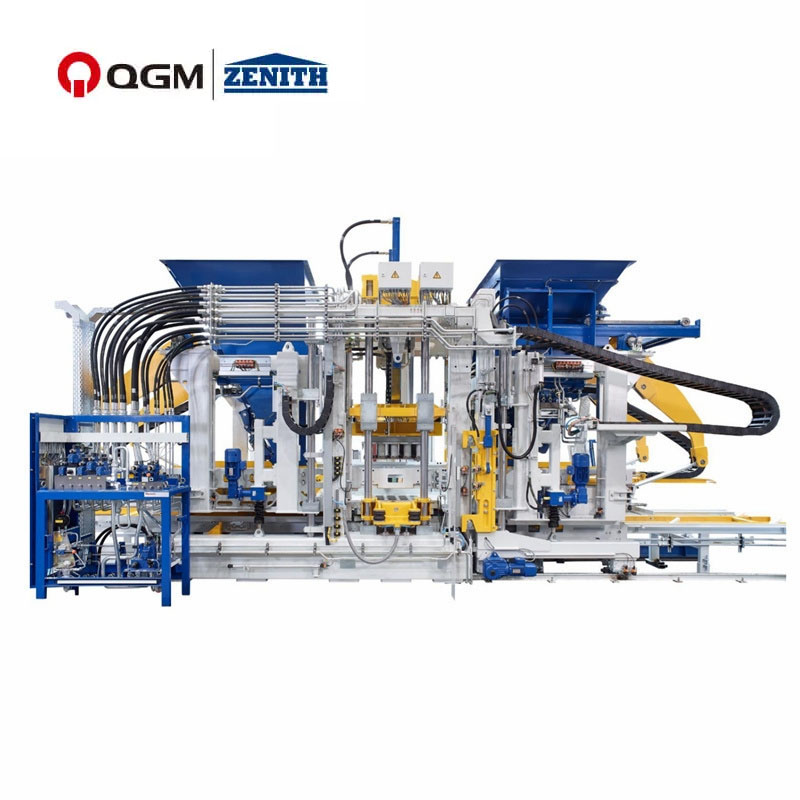

Az újonnan tervezett, nagy teljesítményű ZENITH 1500-2 egy raklapos tömbgyártó gép a legkorszerűbb és hatékonyan működő betonblokk-gyártás központi eleme. A kiváló minőség és termelékenység mellett mérnökeink különös figyelmet fordítanak az alacsony karbantartási igényű és problémamentes gyártási folyamat garantálására. A csavaros szerelvények használata lehetővé teszi az összes kopóalkatrész könnyű cseréjét a legrövidebb időn belül. Szállítási programunkat automata gyorscserélő rendszer, különféle Colormix berendezések és egyéb speciális berendezések, valamint szabotázsfejtisztító készülékek teszik teljessé.
Ezen túlmenően az üzem egy forradalmian új vezérlő és diagnosztikai rendszerrel van felszerelve, amely támogatja a gépkezelőt munkája során, és így mindig hatékony termelést garantál.

Az Single Pallet Block Making Machine egy téglagyártó gép, amelyet kifejezetten blokkok gyártására használnak. Az egyraklapos blokkgyártó gép pernye, folyami homok, kavics, kőpor, hulladék keramzit salak, salak olvasztása és egyéb anyagokat alkalmaz, kis mennyiségű cementet ad hozzá, és új falanyag-blokkokat állít elő. Az ilyen típusú formázógépek általában hidraulikus alakítási módot alkalmaznak, és vannak vibrációs alakítás is. Az egyraklapblokk-gyártó gép csendes, statikus nyomású üzemmóddal rendelkezik, zajmentes, nagy teljesítmény, nagy sűrűség, nincs szükség raklap karbantartásra, rövid karbantartási ciklus, kevesebb munkaerő, nincs különleges követelmény a munkaterületre, és sokféle termékek. Az Single Pallet Block Making Machine nagy szilárdságú blokkok, például szabványos téglák előállítására alkalmas, amelyek általában erősebbek, mint a hagyományos agyagtéglák, felfelé és lefelé préselve és erősen vibrálva a gyártás során. Ezen túlmenően a különböző formák cseréjével a gép különféle formájú és specifikációjú blokktermékeket is elő tud készíteni, például külső falblokkokat, belső falblokkokat, virágos falblokkokat, padlótömböket, töltéstömböket, egymásba illeszkedő járdablokkokat és szegélyköveket stb., amelyeket széles körben használnak az építőiparban, mint például épületek, utak, terek, vízvédelem és kertek.‌


Termék videó


Fő technológiai jellemzők

(1) Az Ultra-Dynamic névre keresztelt kiváló minőségű szervo tömörítési rendszer nagyon magas tömörítést és extrém dinamikát jelent. Ezért garantálja a kiváló minőségű termékek gyors és hatékony előállítását. Ez a vibrációs rendszer számos előnnyel jár, különösen a nagy volumenű termékeknél, valamint a prémium termékeknél, amelyeket elő- és közbenső vibrációval gyártanak. A rendszer olajfürdő nélkül működik, amely támogatja a környezetbarát és alacsony karbantartási igényű gyártást.

(2) A csavaros szerelvények használata a vibrációs asztalhoz, a motor kereszttartójához és a keret oldalsó részeihez a gép különleges jellemzője. Egyedülálló a piacon, mivel képes alkalmazkodni a vevő gyártási körülményeihez. A csavaros konstrukció emellett ellenálló csatlakozásokat és kiváló stabilitást biztosít.

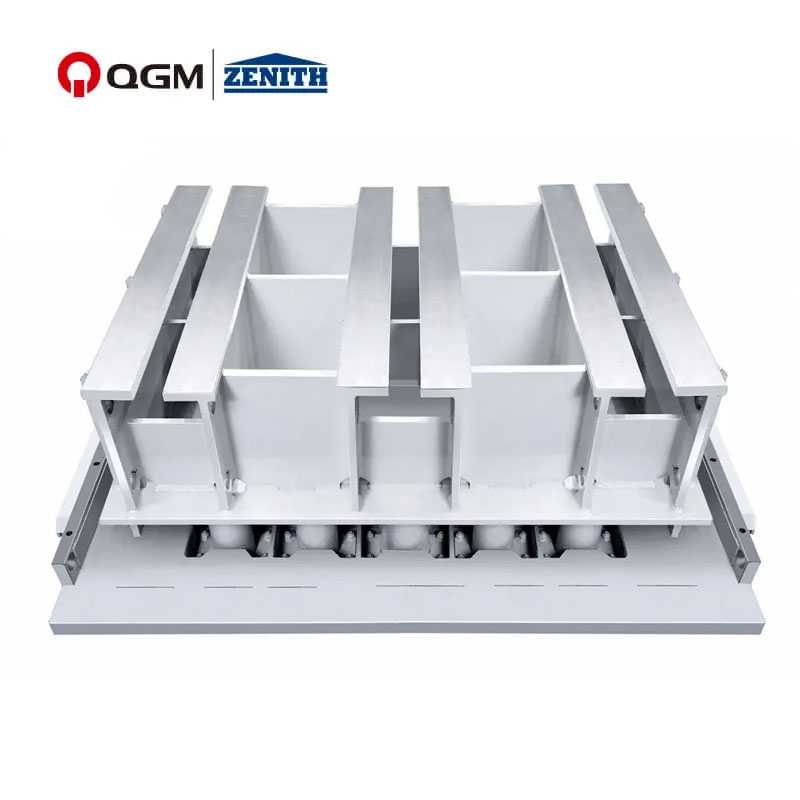

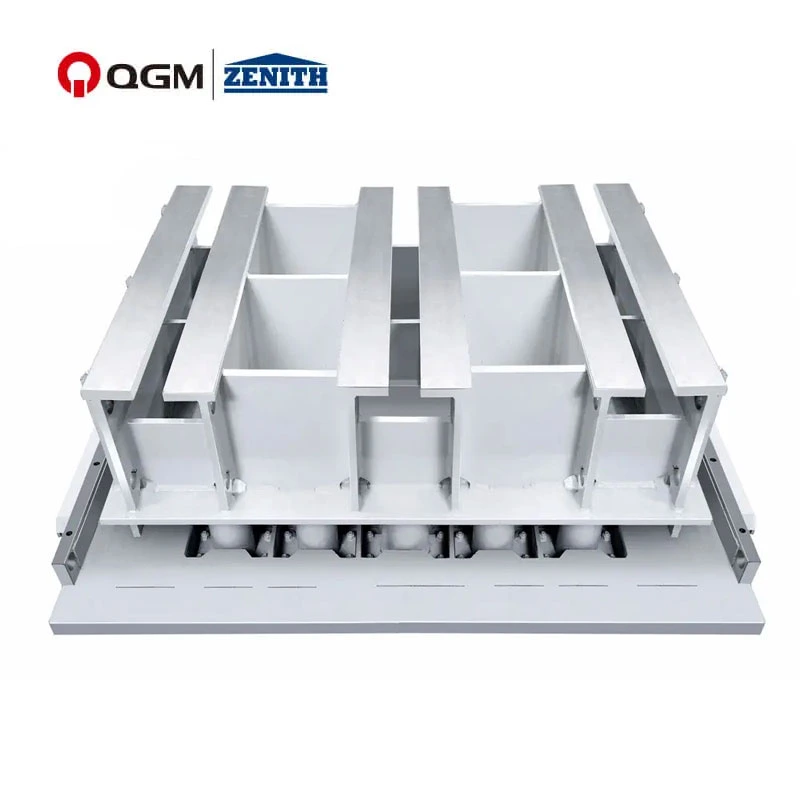

(3) A pneumatikus szerszámbefogó eszköz könnyű formacserét tesz lehetővé. A forma további rögzítések nélkül kerül elhelyezésre - pl. csavarok - a formatartón. Rögzítése pneumatikusan működtetett szorítókarokkal történik. Az elő- és főrezgés egyéni beállításainak köszönhetően optimális rezgési eredmények és hosszabb öntőforma élettartam érhető el. A formarögzítő berendezés immár más gép- és formagyártók formarögzítő rendszereihez is illeszthető.

(4) A ZENITH 1500-2 géphez egy új átmenetet fejlesztettek ki, amely lehetővé teszi az oszlopok oldalról külön-külön történő eltávolítását. Ez az új funkció sok időt takarít meg a karbantartási munkák során, és a csere sokkal biztonságosabban és kevesebb erőfeszítéssel végezhető el. Ennek a szerelvénynek a teljes geometriája, beleértve az oszlopokat is, megegyezik az előző ZENITH 1500-as gépével. Lehetőség van a meglévő gépekre utólagosan felszerelni ezt az új járatot.

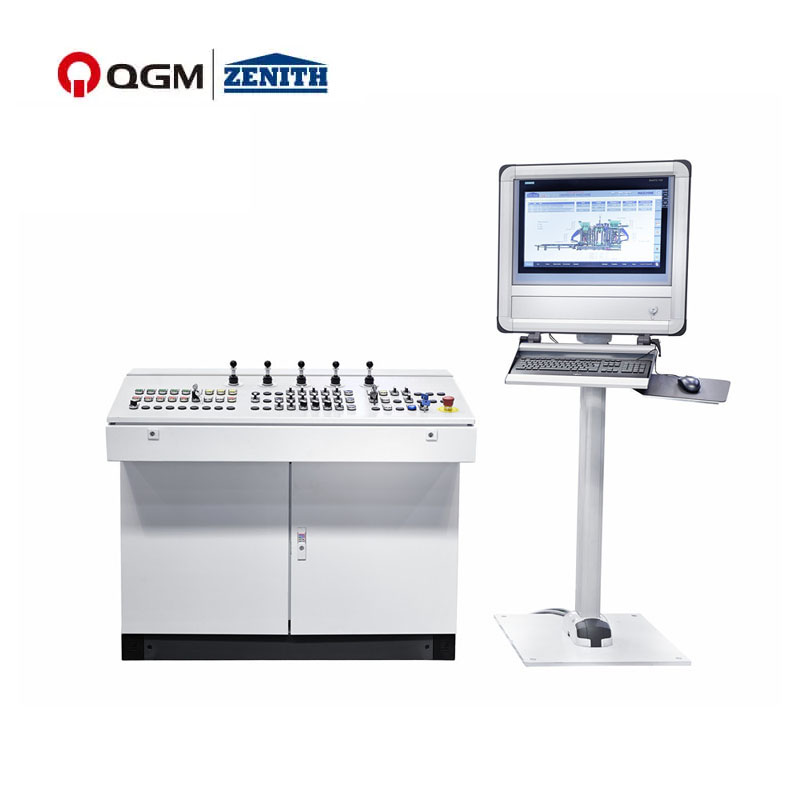

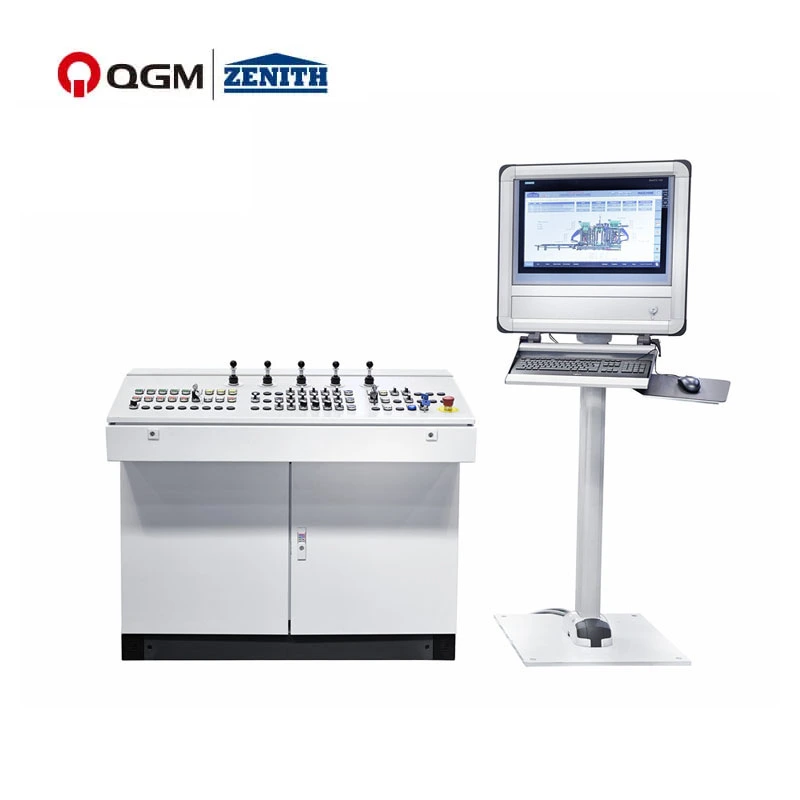

(5) A magától értetődő és intuíciós vizualizációs koncepció garantálja a gép működésének könnyű megtanulását. Az új diagnosztikai kialakítás támogatja a kezelőket a legjobb beállítások kiválasztásában. Az időigényes hibaelhárítás többé nem szükséges, és a gyártási leállások minimálisra csökkennek. A legújabb adatbázis-technológia használatával minden információ rögzíthető, kiértékelhető és tárolható. Ezek az adatok a teljes üzemhálózatnak köszönhetően bárhol elérhetők.


Műszaki adatok

A zenith 1500 egyblokkos gép alapkonfigurációja
Max. tábla mérete 1400 mm x 1200 mm x 14 mm
Formázási terület A forma elrendezési rajza szerint
Termék mérete 50 mm - 500 mm
Automatikus son autó műszaki paraméterei
Max. terhelhetőség 15 kg
Max. teherbírás behelyező állványonként Tervezésként
Max. terhelhetőség a behelyezhető állvány két rétegében Tervezésként
A tartókonzol belső szélessége 1060 mm
Behelyezhető rack rétegei Sémának tervezték
A behelyezhető állvány távolsága Tervezésként
Anyaautó hajtóereje KÚT 11KW
A termék magassága
Max. magasság 500 mm
Min. magasság 30 mm
Rakodási magasság
Max. Rakodási magasság (raklappal együtt) 1800 mm
Max. Termelési terület (szabvány méretű gyártás alatt) 1350*1050mm
Raklap mérete (standard) 1400*1100mm
Acéllemez vastagság 14 mm
Alapanyag silótérfogat
A pigment siló kivételével 1500 liter
A gép magassága
A pigmentek eszközét kivéve 35T
Raklap szállítószalag 1,6T
Hidraulikus berendezés 3,2T
A gép mérete
Max. teljes hossza 8.250 mm
Max. teljes magasság 4,650 mm
Max. teljes szélesség 3,150 mm
A gép műszaki paraméterei/ energiafogyasztás
Vibrációs rendszer Szervo vibrációs rendszer
Vibrációs asztal Maximum: 175KN, 60HZ
Felső vibráció Maximum: 32KN

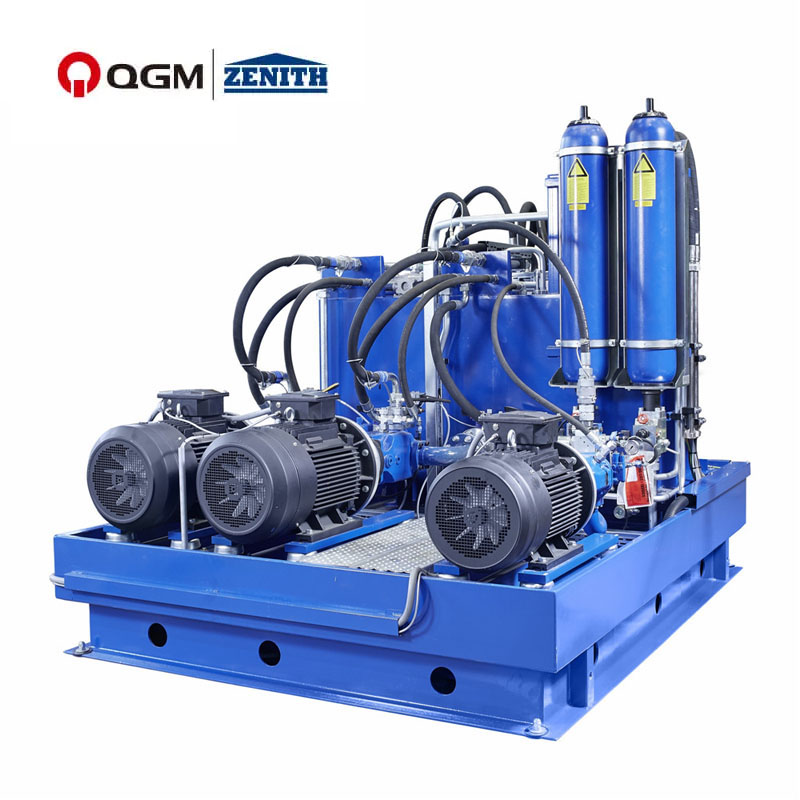

Hidraulikus nyomás
Teljes áramlás 540L/perc
Üzemi nyomás 180 bar
Max. hatalom 140 kW

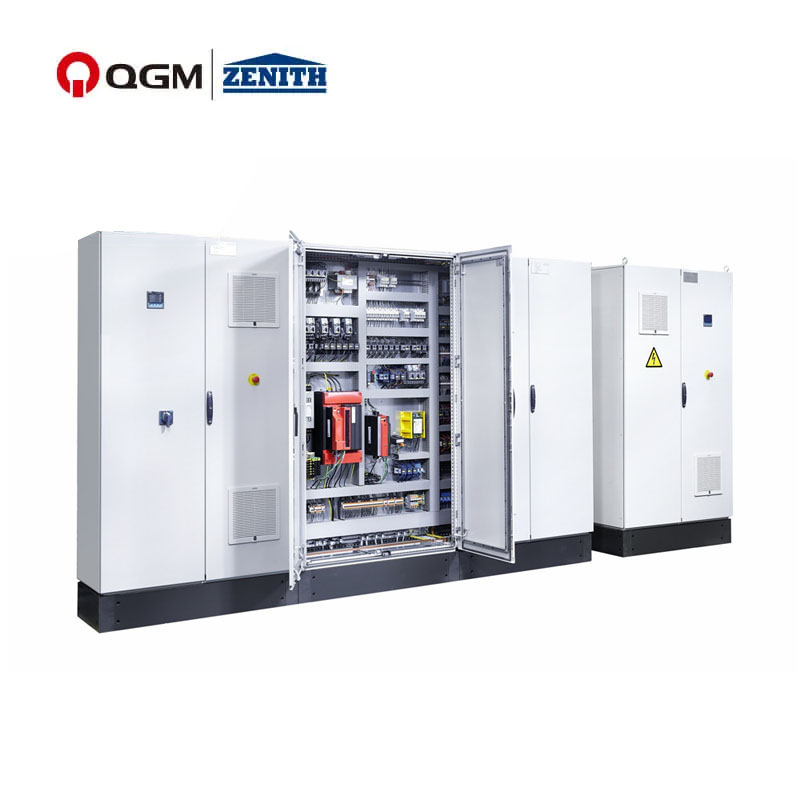

Irányító rendszer Siemens S7-1500, érintőképernyős konzol


Termelési kapacitás

Blokk típusa Dimenzió (mm) Képek Mennyiség/ciklus Ciklusidő Termelési kapacitás (8 óránként)
Üreges blokk 400*200*200 15 15s 28.800 db
Négyszögletű burkoló 200*100*60 60 14s 2,419 m2
Négyszögletű burkoló (facemix nélkül) 200*100*60 60 11s 3110 m2
Curstone 150*1000*300 6 20-as évek 8.640 db
